树状图是Excel2016版新增的图表。树状图其实最准确的说法叫 MEKKO 图，mekko全称为:市场矩阵细分图，也就是我们常说的“市场份额所占比例图”，可以通过色块大小直接看到哪个区域的市场份额最高。当然在实际使用过程中树状图不仅仅可以用来分析市场份额，只要是用来分析组成份额的，都可以用树状图来进行。

今天，网校就跟大家来分享一下树状图制作的步骤~

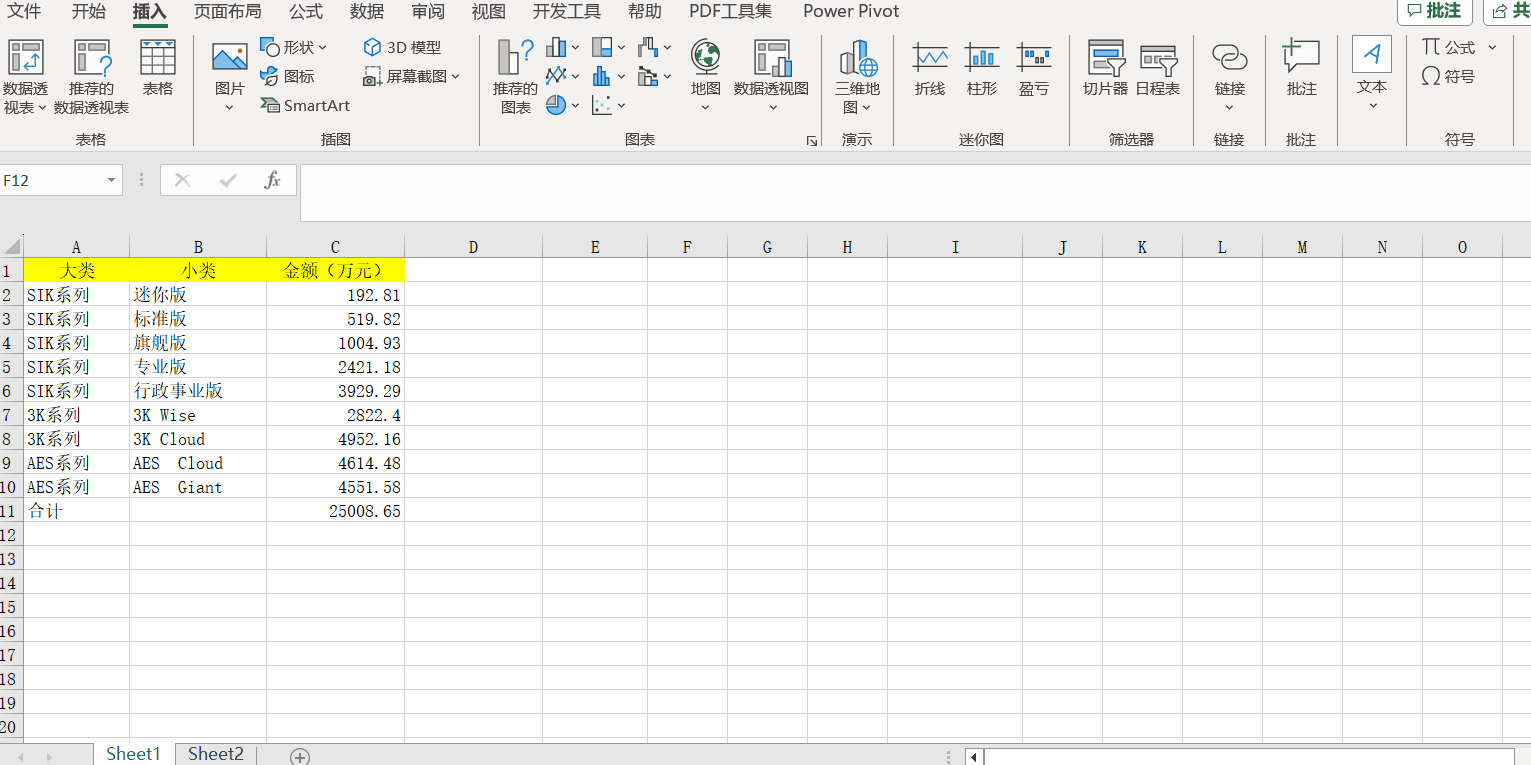

如下图所示，是一个软件公司三个不同系列产品的销售额情况。该软件公司有SIK系列、3K系列、AES系列三大系列产品，每个大的产品类别又有不同的细分产品名称。现在我们要分析三大系列产品下各明细产品的销售额占比情况。

这种情形就非常适合使用树状图来分析。首先，我们给大家演示一下树状图大概的样式，我们选中 A1到C10 区域，插入 「插入」-「图表」-「推荐的图表」-「树状图」。

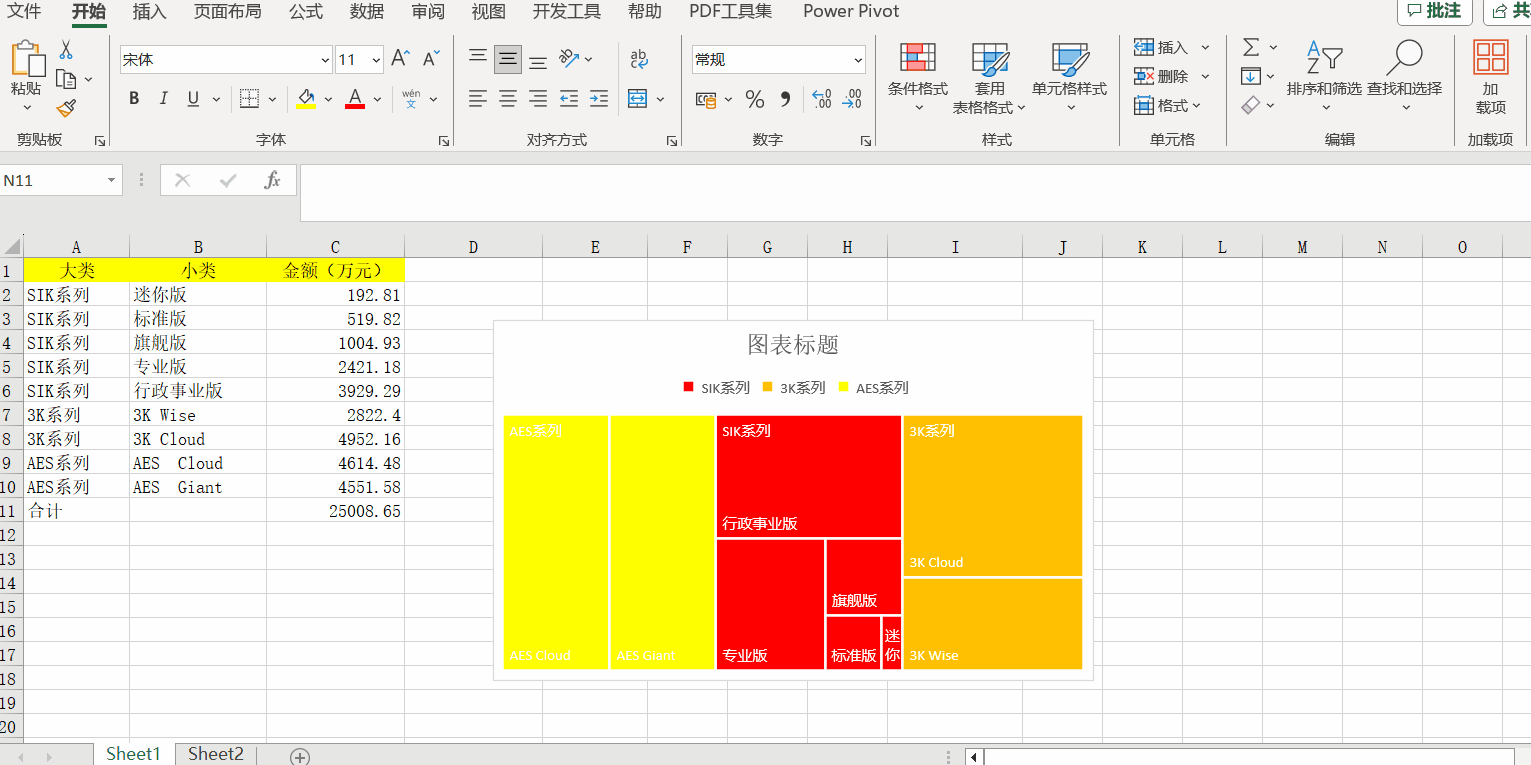

如下图所示，在此案例中的树状图区分三大色块，每个色块代表一个产品系列。每个色块的填充颜色我们是可以修改的。

由于背景颜色为浅色，我们可以将标签字体颜色修改为黑色，这样看着更清楚。

初步的树状图标签上并没有体现各明细产品的金额，而我们选中色块后，再点击鼠标右键，可以发现“添加数据标签”按钮是灰色的，这并不意味着我们无法通过“添加数据标签”按钮添加上金额，而是因为我们现在已经有了标签，只是标签的设置的问题。

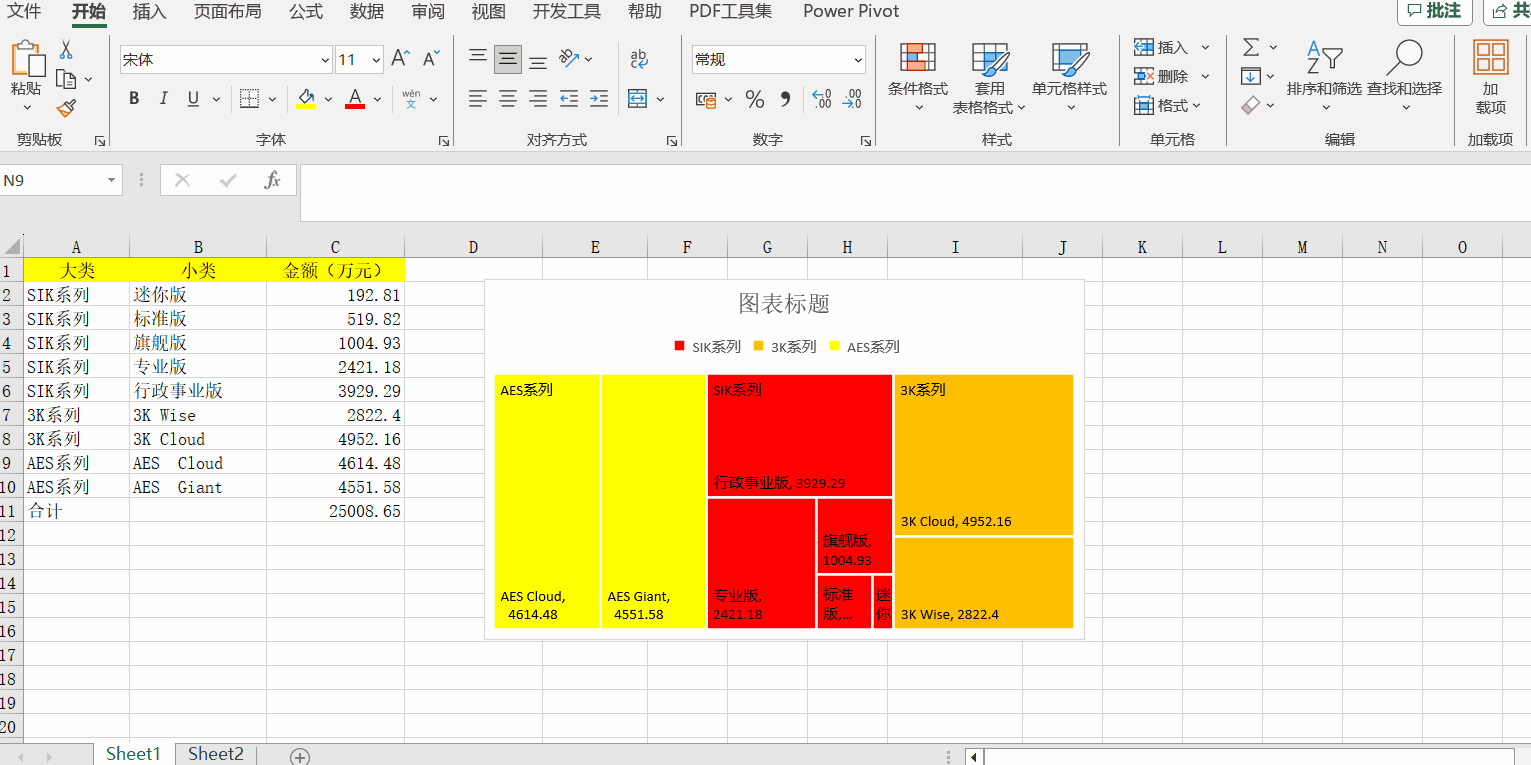

我们可以选中各标签，点击右键“设置数字标签格式”，把“值”勾选上。此时，每种明细产品的销售金额就体现在图表上了。

之后我们还可以再修改一下图表标题。这样，一个简单的树状图就制作好了。

好啦，Excel中树状图的制作方法就给大家讲解到这里，你学会了吗？
